淺談噴嘴如何選型(三)噴嘴流量的選擇-河南噴霧系統

作者:admin 瀏覽量:13488 來源:本站 時間:2023-05-16 18:11:48

信息摘要:

淺談噴嘴選型(三)噴嘴流量選擇上期我們談到了噴霧效果的選擇,當我們明白了自己需要的大概噴霧效果時,其實也就是大致選出了噴嘴的流量范圍,我們選用的是大流量、中流量、小流量及微流量。那么下面我們來看下具體的流量應如何選擇。上面是某一款噴嘴的流量數據表,我們在選擇這款噴嘴流量時,首先應清楚的是噴嘴的噴霧壓

淺談噴嘴選型(三)噴嘴流量選擇

上期我們談到了噴霧效果的選擇,當我們明白了自己需要的大概噴霧效果時,其實也就是大致選出了噴嘴的流量范圍,我們選用的是大流量、中流量、小流量及微流量。那么下面我們來看下具體的流量應如何選擇。

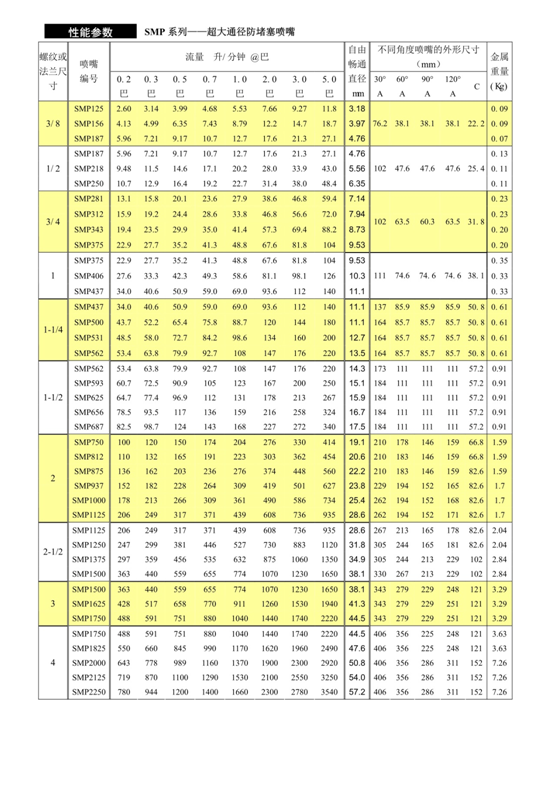

上面是某一款噴嘴的流量數據表,我們在選擇這款噴嘴流量時,首先應清楚的是噴嘴的噴霧壓力,這個壓力不一定是泵的出口壓力。當噴嘴離泵較遠時,噴嘴的壓力就會降低,一般來看管道水平方向上的長度100米時,管道壓降為0.5公斤。當噴嘴與泵有高度差時,噴嘴壓力也會降低,高度差10米,管道壓降1公斤。比如,泵的揚塵為50米,對應的壓力為5公斤,噴嘴的安裝高度比泵高20米,那么噴嘴的實際壓力則為3公斤。

下面就該噴嘴數據表舉個噴嘴選型例子,比如噴嘴壓力為3公斤,要求噴嘴流量為6立方/小時。數據表第一橫列中間部分巴的單位即為壓力單位,1=1公斤,3公斤即為3巴,我們找到3巴這個單位,該單位對應的一豎列數值即為該壓力下不同型號尺寸下噴嘴的流量,該流量單位為L/min,現將6立方/小時,換算成6000L/60min=100L/min,我們在該豎列找到和100接近的數值即可,接近數值為98.1,該噴嘴的型號為SMP406,這樣這款噴嘴的型號就選出來了。

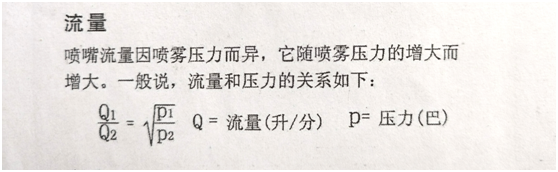

另外一種情況,比如噴嘴壓力為4公斤,流量為16立方/小時,這種情況下數據表中沒有4巴這個數值怎么辦呢?需要用到下面的公式計算下


      Q1現在是我們求的2巴壓力下的流量,Q2=16立方/小時=16X1000L/60min=267L/min,P1=2巴,P2=4巴,經計算Q1=189L/min,查流量數據表2巴壓力立下與該數據接近的數值為178/min,對應的型號為SMP625,這樣這款噴嘴的型號就選出來了。
